| 日本UNIPULSE尤尼帕斯F701-S稱重控制儀表 |
| 發布人：稱重傳感器 發布時間：2016/9/10 15:50:23 點擊量：4602 |
 |
|

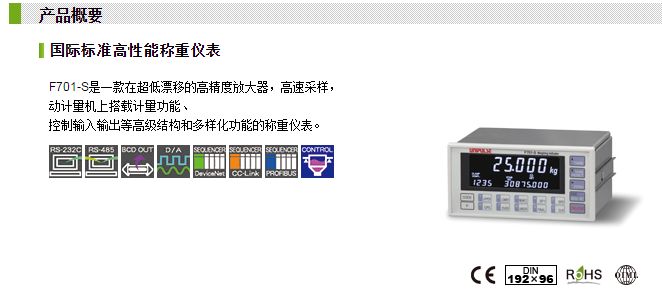

型號：F701-S
LCD高清通用型稱重儀表 日本UNIPULSE尤尼帕斯F701-S稱重控制儀表技術參數
|
模擬部分
|
|
激勵電壓
|
DC5V±5% 輸出電流：90mA以內 遠程操作方式 （可以并聯6個350Ω的傳感器）
|
|
信號輸入范圍
|
－0.5～3.0mV/V、0～3.0mV/V（OIML R76-1對應時）
|
|
零點調整范圍
|
數字演算的自動調整方式
－0.2～2.0mV/V、0～2.0mV/V（OIML R76-1對應時）
|
|
量程調整范圍
|
數字演算的自動調整方式
0.3～3.0mV/V、0.6～3.0mV/V（OIML R76-1對應時）
|
|
最小輸入分度
|
0.15μV/count、0.5μV/count（OIML R76-1對應時）
|
|
精度
|
非線性
0.01%/FS以內
零點漂移
0.025μV/℃ RTI typ
量程漂移
1ppm/℃ typ
|
|
A/D轉換器
|
速度…300次/秒
分辨率…24bit（二進制）
|
|
最小指示分辯率
|
1/10000、1/6000（OIML R76-1對應時）
|
|
二次校正
|
等價輸入校正 二次校正時的最小指示分辨率：1/1000（常溫）
|
|
設定部分
|
|
設定方法
|
用鍵盤操作設定（發音薄膜鍵盤） 或者在裝有選擇RS-485時，可從主計算機設定
|
|
設定存儲
|
校正值和一部設定儲存到NOV.RAM（不揮發性RAM）
其他的設定儲存到F-RAM（不揮發性RAM）
|
|
設定值的保護
|
可以進行設定值或校準值的保護（LOCK開關、軟件LOCK）
|
|
設定項目
|
上限／下限／近零／大投入／定量前／落差／過量／不足／定量／比較禁止時間／判別時間／完成信號輸出時間／補正時間／自動落差限值／稱重功能1／稱重功能2／皮重設定／皮重顯示／數字低通濾波器／移動平均式數字濾波器／MD／ZT時間／ZT幅／積算比較選擇／積算定量（上位4位）／積算定量（下位5位）／積算次數／稱重功能3／功能鍵禁止・LOCK／外部輸入選擇1／外部輸入選擇2／外部輸出選擇1／外部輸出選擇2／錯誤輸出選擇／預備輸出選擇／密碼輸入／封袋輸出時間／卸料時間／計量開始時間／AZ次數／判定次數／順控模式1／順控模式2／補充促進設定值／擴展功能選擇1／擴展功能選擇2／標定重量值／最大稱量值／最小分度／DZ限制值／顯示選擇1／重力加速度補正／凈重超量／總重超量／顯示選擇2／RS-485 I/F設定／RS-485 通信類型／RS-485 ID／發射延遲時間／零點校正／量程校正／等價輸入校正／選件顯示
|
|
外部信號 訂購 PNP（Source）型，NPN（Sink）型時可以選擇
|
|
外部輸出信號
（16點）
|
大投入／中投入／小投入／完成 ／卸料／封袋／錯誤選擇1,2／輸出選擇1～6／預備1,2信號ON的時候，輸出晶體管為ON。
※有必要在外部準備電源
|
|
外部輸入信號
（16點）
|
運轉允許／稱重開始／停止／卸料指令／手動卸料／卸料門開／累計復位／輸入選擇1～6／代碼1,2,4接點（繼電器，開關等）或者是無接點（晶體管，集電極開關輸出的TTL等）連接可能
※有必要在外部準備電源
|
|
接口
|
|
RS-485 通訊接口（從Modbus-RTU，獨自格式中選擇）
232：RS-232C 通訊接口（選購件）
BCO：BCD 輸出接口 Sink Type (選購件)
BSC：BCD 輸出接口 Source Type (選購件)
DAC：D/A 轉換接口 (選購件)
ODN：DeviceNet 接口 (選購件)
PRF：PROFIBUS 接口 (選購件) ※PROFIBUS-DPV0
CCL：CC-Link 接口 (選購件)
|
|
顯示部分
|
|
顯示器
|
字高18.5mm 液晶模塊顯示數字(7位)
副顯示:字高7.3mm（14位）
|
|
累計值
|
5位 符號:最上位是負號
|
|
累計值顯示
|
9位 ※可切換到 累計次數（4位）,定量（5位）,代碼（1位）,總排料次數（6位）,排料次數（5位）
|
|
顯示次數
|
可選擇1、2、5、10、20 次/秒（系統速度是300次/秒）
|
|
最大稱量值
|
5位
|
|
最小分度
|
可在1～50之間設定
OIML R76-1對應時只以下的設定有效
0.001、0.002、0.005、0.010、0.020、0.050、0.01、0.02、0.05、0.1、0.2、0.5、1、2、5、10、20、50
|
|
小數點
|
從0、0.0、0.00、0.000中選擇
|
|
超量程顯示
|
LOAD：A/D轉換器輸入超量程
OFL1：凈重超量程
OFL2：總重量超出 最大稱量值＋9分度
-OFL2：最大稱量值負超量程或20分度負超量程
OFL3：總重超量程
|
|
中心零點顯示
|
顯示真實零點或各值中心、只顯示真實零點（OIML R76-1對應時）
|
|
狀態顯示
|
CLAMP／SP3／SP2／SP1／HOLD／
COMPL.／ZT／ZALM／STAB／TARE／NET／GROSS／NZ／
D.CHG／HI LIM／HI／GO／LO／LO LIM／CZ／LOCK
|
|
一般性能
|
|
電源電壓
|
AC100～240V(＋10％－15％) （自由電源50/60Hz）
|
|
消耗電力
|
15W max.
|
|
突入電流
|
2A、3mSec:AC240V平均負載狀態（常溫，開始時）
|
|
使用條件
|
溫度…使用溫度范圍 －10℃～＋40℃ 保存溫度范圍 －20℃～＋85℃
濕度…85%RH以下(無凝露)
|
|
外形尺寸
|
192(W)×96(H)×140(D) mm (不含凸起部分)
|
|
安裝尺寸
|
186 +2 -0(W)×92 +1 -0(H)mm
※安裝板的厚度在1.6～3.2mm
|
|
重量
|
約2kg
|
|
附屬品
|
|
AC輸入電源線(額定電壓125V)3m
|
1
|
|
傳感器接頭
|
1
|
|
傳感器接頭橡膠
|
1
|
|
外部輸出/輸入用接頭
|
1
|
|
使用說明書
|
1
|
|
橡膠襯墊
|
1
|
|
BCD輸出用接頭(BCD選購件安裝時)
|
1
|
|
DeviceNet用接頭(DeviceNet選購件安裝時)
|
1
|
|
CC-Link用接頭(CC-Link選購件安裝時）
|
1
|
選購件
|
品名
|
|
232
|
RS-232C 通訊接口
|
|
BCO
|
BCD 輸出接口 (sink type)
|
|
BSC
|
BCD 輸出接口 (source type)
|
|
DAC
|
D/A 轉換接口
|
|
ODN
|
DeviceNet 接口
|
|
PRF
|
PROFIBUS 接口
|
|
CCL
|
CC-Link 接口
|
其他選購件
|
品名
|
|
CAAC3P-P2
|
AC輸入電源線2m
|
|
CAAC3P-CEE7/7-P1.5
|
AC輸入電源線（250V耐壓）1.5m
|
|
CA4131
|
6芯電纜線一端帶JRC接頭 3m
|
|
CA4230
|
JRC－PRC 6芯轉換電纜 0.3m
|
|
CA4311
|
JRC－PRC 6芯轉換電纜4線式-6線式 1m（適用于520A） 1m
|
|
CN3P-2P
|
AC電源線用3P-2P變換接頭
|
|
CN10
|
傳感器接頭（JRC接頭）
|
|
CN34
|
RS-232C用D-Sub9p接頭
|
|
CN51
|
BCD輸出用接頭
|
|
CN52
|
FCN系列I/O接頭（帶罩）
|
|
CN57
|
FCN系列I/O接頭（帶斜罩）
|
|
CN71
|
CC-Link用接頭
|
|
CN82
|
RS-485接頭端子（3P）
|
|
CND01
|
DeviceNet用接頭
|
|
|
|
|
|
|
|
|
